各種濺射工藝的對比

點擊量:692 日期:2023-08-02 編輯:硅時代

1. 直流濺射DCPVD:靶材只能是導體,主要用于沉積金屬柵。DCPVD是利用電場加速帶電離子,使離子和靶材表面原子碰撞,將后者濺射出來射向襯底,從而實現薄膜的沉積。使用DCPVD濺射絕緣材料時會(huì )導致正電荷在靶材表面積累,靶材的負電性減弱直至消失,導致濺射終止,因此不適用絕緣材料沉積,解決該問題的辦法是使用RFPVD或者CVD;另外,DCPVD啟輝電壓高,電子對襯底的轟擊強,解決該問題的辦法是使用磁控濺射PVD。

2.射頻濺射RFPVD:適合各種金屬和非金屬材料。RFCVD采用射頻電源作為激勵源,轟擊出的靶材原子動能較DCPVD更小,因此既可以沉積金屬也可以沉積非金屬材料,但由于臺階覆蓋率能力不如CVD,一般多用CVD沉積絕緣材料;RFPVD在改變薄膜特性和控制粒子沉積對襯底損傷方面有獨特優勢,因此可以用來配合直流磁控PVD使用,來降低DCPVD對圓片上的器件的損傷。

在實際應用中,RFPVD主要沉積金屬柵或者配合磁控濺射PVD使用來降低器件損傷。

3.磁控濺射PVD:在當前金屬薄膜PVD中處于主導地位,是對平面型DCPVD的改進。磁控濺射是一種在靶材背面添加磁體的PVD方式,利用濺射源在腔室內形成交互的電磁場,延長電子的運動路徑進而提高等離子體的濃度,最終實現更多的沉積。磁控PVD等離子體濃度更高,可以實現極佳的沉積效率、大尺寸范圍的沉積厚度控制、精確的成分控制等,在當前金屬薄膜PVD中處于主導地位。

磁控濺射PVD主要用于A(yíng)l金屬籽晶層、TiN金屬硬掩膜。磁控濺射PVD中的磁控DCPVD是應用最廣泛的沉積方式,特別是對于平面薄膜的沉積,比如Al互連的金屬層,但在Cu互連(CuBs)中應用減少,32nm以下的TiN硬掩膜又開啟了這類技術的新應用。

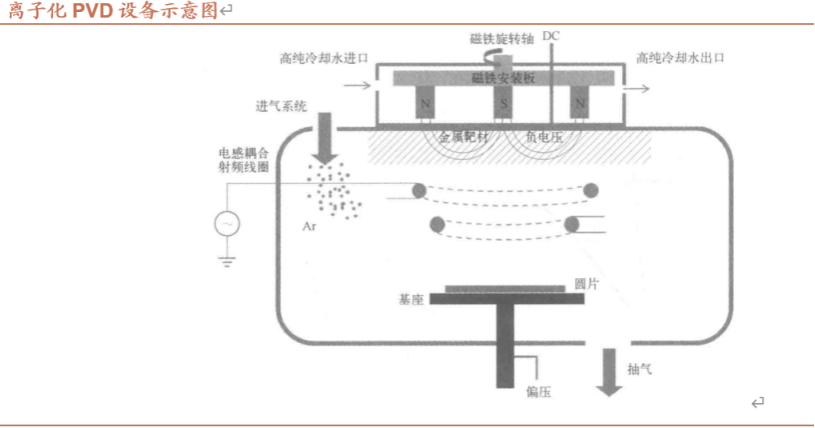

4.離子化PVD(Ionized-PVD):為滿足高深寬比通孔和狹窄溝道的填充能力,而對磁控DCPVD做出的改進。傳統PVD無法控制粒子的沉積方向,在孔隙深寬比增加時,底部的覆蓋率較低,同時頂部拐角處形成最薄弱的覆蓋。離子化PVD為解決這一問題而出現,是對磁控濺射DCPVD的改進,可以控制金屬離子的方向和能量,以獲得穩定的定向金屬離子流,從而提高對高深寬比通孔和狹窄溝道的臺階底部的覆蓋能力。

離子化PVD主要用于A(yíng)l的阻擋層、CuBs中的阻擋層和籽晶層,也可以和金屬CVD結合用于沉積鎢栓塞中的Ti粘附層。
